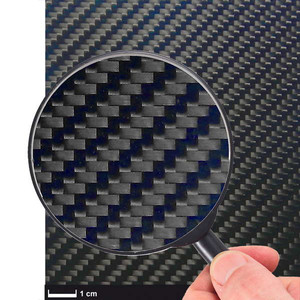

Углеродная ткань представляет собой полотно из переплетённых углеродных нитей. Она служит армирующим материалом для изготовления лёгких и прочных конструкций. Разберёмся, чем отличаются эти материалы, как устроено их производство, от чего зависят механические характеристики и где применение углепластика наиболее оправданно.
Что такое углеволокно, углеродная ткань и углепластик
Эти термины связаны между собой, но обозначают разные материалы и формы их применения:
- Углеродное волокно — тонкая нить, обеспечивающая высокую прочность и жёсткость вдоль своей оси.
- Углеродная ткань — полотно, полученное переплетением углеродных нитей.
- Углепластик — композит, в котором углеродные волокна объединены полимерной матрицей, например эпоксидной смолой.
- Карбон — распространённое название углепластика и изделий на его основе.
Принцип работы композита можно сравнить с железобетоном. Волокна воспринимают значительную часть механической нагрузки, а полимерная матрица объединяет их в единую конструкцию, передаёт усилия между нитями и защищает армирование от внешних воздействий.
Свойства готовой детали зависят от марки волокна, типа смолы, направления укладки, количества слоёв и технологии изготовления. Поэтому изделия из одного и того же вида армирования могут заметно различаться по прочности, жёсткости и устойчивости к повреждениям.
Как производят углеволокно
1. Получение исходного волокна
Одно из наиболее распространённых видов сырья — полиакрилонитрил (ПАН). Из него формируют тонкие полимерные нити, которые затем проходят несколько стадий термической обработки. Также используют специальные нефтяные и каменноугольные пеки: выбор сырья влияет на структуру, свойства и стоимость конечного продукта.
2. Стабилизация
ПАН-волокна нагревают в окислительной атмосфере, обычно примерно до 200–300 °C. В результате меняется химическая структура полимера, и он становится устойчивее к последующему высокотемпературному нагреву.
3. Карбонизация и графитизация
Стабилизированные нити нагревают примерно до 1000–1500 °C в среде с крайне низким содержанием кислорода. Из материала удаляются летучие соединения, а доля углерода увеличивается. Для получения отдельных высокомодульных марок применяют дополнительную высокотемпературную обработку — графитизацию, которая может проходить при температурах порядка 2000–3000 °C.
4. Обработка поверхности и формирование нитей
Поверхность волокон обрабатывают для улучшения сцепления с полимерной матрицей. Затем нити покрывают совместимым с будущей смолой замасливателем и объединяют в жгуты. Обозначения 3K, 6K и 12K указывают на приблизительное количество элементарных волокон в жгуте: 3000, 6000 и 12 000 соответственно.
5. Производство углеродной ткани
Из готовых нитей изготавливают тканые полотна, однонаправленные ленты и другие армирующие материалы. Их структура подбирается под форму изделия, направления нагрузок и выбранную технологию формования.
Виды плетения углеродной ткани
Способ переплетения определяет стабильность полотна, его способность облегать сложные поверхности и особенности укладки в форму.
| Вид плетения | Особенности | Применение |
|---|---|---|
| Полотняное (plain) | Нити чередуются через одну; полотно хорошо сохраняет геометрию | Панели, небольшие детали, облицовка |
| Саржевое (twill) | Образует характерный диагональный рисунок и обычно лучше облегает криволинейные поверхности | Корпусные детали, спортивное оборудование, декоративные элементы |
| Сатиновое (satin) | Имеет более длинные участки нитей над поперечными нитями; удобно для сложных форм | Детали со сложной геометрией |
| Однонаправленное армирование (UD) | Основная часть волокон ориентирована вдоль одного направления | Балки, лонжероны, локальное усиление |
Для деталей, испытывающих нагрузку преимущественно в одном направлении, часто используют однонаправленные материалы. В многослойных конструкциях также сочетают слои с ориентацией 0°, +45°, −45° и 90°. Это позволяет управлять прочностью и жёсткостью в разных направлениях.
Свойства углеволокна и углепластика
Прочность и жёсткость
Высокие механические характеристики углеродных волокон обусловлены особенностями их внутренней структуры. Однако прочность зависит от марки волокна, диаметра филаментов, дефектов и метода испытаний. Нельзя утверждать, что любая деталь из карбона прочнее любой металлической: необходимо сравнивать конкретные материалы, направления нагрузки и конструкцию изделия.
Вес и плотность
Плотность углеродных волокон обычно составляет около 1,75–2,0 г/см³, стали — около 7,85 г/см³, а алюминиевых сплавов — около 2,7 г/см³. Благодаря этому армирование позволяет создавать лёгкие конструкции. Плотность готового композита отличается от плотности самих волокон, поскольку в его состав входит полимерная матрица.
Другие важные характеристики
- Высокая удельная прочность: благоприятное отношение прочности к плотности.
- Высокая удельная жёсткость: возможность уменьшать массу конструкции при сохранении требуемой жёсткости.
- Низкое тепловое расширение вдоль волокон: характерно для многих марок и важно для размерно-стабильных конструкций.
- Усталостная стойкость: при грамотном проектировании композит способен выдерживать многократные циклы нагрузки.
- Электропроводность: углеродные волокна проводят электрический ток, поэтому требуют учёта при проектировании электрооборудования.
- Анизотропия: механические свойства зависят от ориентации армирования.
При этом композиты могут быть чувствительны к ударным повреждениям и расслоению. Допустимая рабочая температура зависит от полимерной матрицы: при нагреве выше установленного предела её свойства могут существенно ухудшаться.
Углеволокно vs металл: сравнение материалов
При выборе материала важно учитывать не только прочность, но и массу, жёсткость, стоимость, технологичность и условия эксплуатации.
| Характеристика | Углепластик | Сталь | Алюминиевые сплавы |
|---|---|---|---|
| Плотность | Обычно около 1,5–1,7 г/см³ для распространённых составов | Около 7,85 г/см³ | Около 2,7 г/см³ |
| Прочность | Зависит от направления волокон и укладки | Зависит от марки и термообработки | Зависит от марки и состояния сплава |
| Жёсткость | Высокая вдоль волокон, ниже в поперечном направлении | Относительно одинаковая в разных направлениях | Модуль упругости ниже, чем у стали |
| Коррозионное поведение | Волокна не ржавеют; матрица может стареть | Может требоваться антикоррозионная защита | В некоторых условиях требуется защита |
| Ремонт | Может потребоваться специальная технология и контроль | Часто возможны сварка и механический ремонт | Зависит от сплава и характера повреждения |
| Стоимость | Обычно высокая | Часто сравнительно низкая | Зависит от сплава и обработки |
Углепластик особенно полезен там, где снижение массы имеет большое значение. Металлы могут оказаться предпочтительнее при высокой температуре, необходимости простой обработки, ударной вязкости, доступном ремонте или ограниченном бюджете.
Углеволокно vs стекловолокно
Оба материала используют для армирования полимеров, но их характеристики и стоимость различаются. Углеродные волокна обычно обеспечивают более высокую удельную жёсткость и часто более высокую удельную прочность, чем стеклянные. Стекловолокно, как правило, дешевле и обладает хорошими электроизоляционными свойствами.
Углепластик выбирают, когда важны малая масса, высокая жёсткость и точность геометрии. Стеклопластик широко используют в корпусах лодок, резервуарах, строительных конструкциях и изделиях, где стоимость важнее максимального снижения веса.
Где применяют углеволокно
Авиация и космическая техника
Композиты используют в обшивке, панелях, элементах фюзеляжа и крыльев, а также в спутниковых конструкциях. Снижение массы помогает уменьшить нагрузку на несущие системы и расход топлива, но требует строгого контроля качества и состояния деталей.
Автомобилестроение и транспорт
Карбон применяют для кузовных панелей, элементов шасси, карданных валов и деталей спортивных автомобилей. В высокопроизводительных машинах особенно ценится сочетание малой массы и высокой жёсткости.
Судостроение и водный спорт
Мачты, вёсла, элементы корпусов и усиления из композитов позволяют снижать массу конструкции. При проектировании учитывают ударные нагрузки, воздействие воды, возможность повреждений и совместимость материалов.
Спортивное оборудование
Углеродные композиты используют в велосипедных рамах, теннисных ракетках, хоккейных клюшках, лыжах, удилищах и треккинговых палках. В таких изделиях важен баланс массы, жёсткости, упругости и устойчивости к повторным нагрузкам.
Промышленность и строительство
Материал востребован в робототехнике, измерительном оборудовании, промышленных валах и оснастке. Углеродные ленты и ткани также применяют для усиления бетонных конструкций, когда необходимо повысить несущую способность без значительного увеличения массы.
Как из углеродной ткани получают готовую деталь
Ручная выкладка
Ткань укладывают в форму, пропитывают смолой, удаляют излишки связующего и отверждают при заданной температуре. Метод подходит для небольших серий и деталей различной геометрии, но требует аккуратности и контроля качества.
Вакуумная инфузия
Сухое армирование размещают в форме, закрывают герметичной плёнкой и создают разрежение. Перепад давления помогает смоле проникнуть в ткань и удалить часть воздуха, что позволяет получить качественную композитную структуру при соблюдении технологического режима.
Препреги и серийное производство
Препрег — это армирующий материал, заранее пропитанный дозированным количеством смолы. Его укладывают в форму и отверждают по установленному регламенту. В серийном производстве также используют намотку, пултрузию, прессование и автоматизированную укладку.
Технологию выбирают в зависимости от формы детали, объёма выпуска, требуемых характеристик и допустимой стоимости.
Как выбрать углеродную ткань
Перед тем как углеродную ткань купить для конкретного проекта, определите назначение детали и условия её эксплуатации. При выборе учитывайте следующие параметры:
- Назначение: декоративная накладка и несущий элемент требуют разного армирования.
- Поверхностная плотность: масса ткани на единицу площади влияет на количество слоёв и массу изделия.
- Тип плетения: определяет стабильность полотна и способность облегать форму.
- Характеристики волокна: марка, линейная плотность и количество филаментов влияют на механические свойства и технологичность.
- Совместимость со смолой: необходимо учитывать тип поверхностной обработки и требования полимерной системы.
- Технология изготовления: для ручной выкладки, вакуумной инфузии и работы с препрегами могут подходить разные материалы.
Для несущих элементов ориентируйтесь не только на характеристики ткани, но и на испытания готового композита: прочность при растяжении и изгибе, межслойный сдвиг и устойчивость к удару.
Переработка углепластика: экологические и технологические ограничения
Переработка углепластика сложнее переработки многих однородных материалов, поскольку углеродные волокна соединены с полимерной матрицей. В отличие от обычных термопластов, многие отверждённые смолы нельзя просто расплавить и использовать повторно.
Основные подходы включают механическое измельчение, термическое разложение матрицы и химическое отделение волокон. Полученное вторичное сырьё применяют в наполнителях и нетканых материалах, однако восстановленные волокна могут отличаться от исходных длиной и механическими характеристиками.
Возможность повторного использования зависит от типа смолы, состава композита и доступной инфраструктуры. Поэтому при проектировании изделий важно учитывать не только эксплуатационные свойства, но и ремонтопригодность, повторное использование и утилизацию.
Часто задаваемые вопросы об углеволокне
Чем отличается углеволокно от карбона?
Углеволокно — армирующий материал в виде тонких углеродных нитей и изготовленных из них полуфабрикатов. Карбоном обычно называют углепластик, в котором волокна соединены полимерной смолой.
Почему углеволокно дорогое?
Производство требует высоких температур, контролируемой атмосферы и сложного оборудования. Дополнительные затраты связаны с изготовлением ткани, пропиткой смолой, формованием и контролем качества готовых деталей.
Вредно ли углеволокно для здоровья?
При обычной эксплуатации готовая деталь не представляет такого же риска, как пыль, образующаяся при механической обработке. При резке, шлифовании и сверлении необходимы удаление пыли, защита глаз и подходящие средства защиты органов дыхания. Следует учитывать также опасность пыли смолы и продуктов термического разложения.
Можно ли переработать углепластик?
Да. Применяют механические, термические и химические методы. Однако восстановленные волокна могут отличаться по длине и свойствам, а экономическая целесообразность зависит от состава и объёма отходов.
Всегда ли углепластик прочнее металла?
Нет. Его свойства зависят от ориентации волокон, структуры слоёв и качества изготовления. Металлы могут обеспечивать более предсказуемое поведение при нагрузках в разных направлениях и локальных ударах. Сравнивать следует конкретные материалы и конструкции при одинаковых условиях эксплуатации.
